合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> DHSO、AGE、TMHC構建陽離子有機硅表面活性劑DAT防水鎖性能（一）
> GA、WPI和T80復合乳液體系的脂肪消化動力學曲線、界面張力變化（四）
> 單層膜界面上亞微米顆粒表面張力阻力系數修正——摘要、引言
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定（三）
> 硝化纖維素塑化效果與其表面張力的變化規律
> 為什么葡萄酒會從下部往杯子的上部走呢？
> 氨基改性硅油柔軟劑的表面張力、透水率、分層測試（二）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（三）
> 電場強度大小對表面張力、液滴鋪展變形運動的影響
> 烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質研究（二）
推薦新聞Info

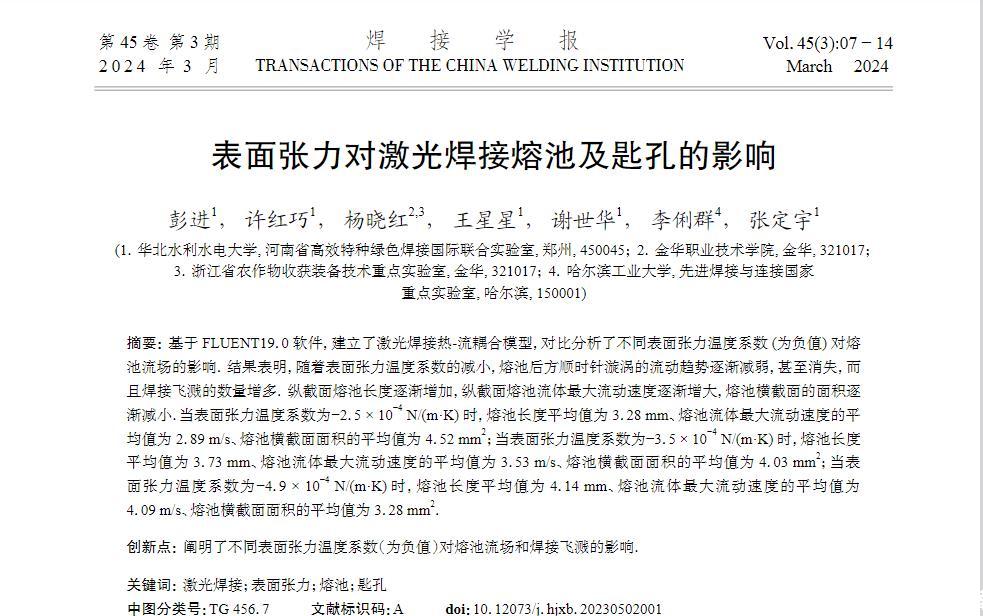

不同表面張力溫度系數對激光焊接熔池流場的影響
來源：焊接學報 瀏覽 1318 次 發布時間:2024-08-07
基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對比分析了不同表面張力溫度系數(為負值)對熔池流場的影響。
結果表明，隨著表面張力溫度系數的減小，熔池后方順時針漩渦的流動趨勢逐漸減弱，甚至消失，而且焊接飛濺的數量增多.縱截面熔池長度逐漸增加，縱截面熔池流體最大流動速度逐漸增大，熔池橫截面的面積逐漸減小。當表面張力溫度系數為-2.5×10-4N/(m·K)時，熔池長度平均值為3.28 mm、熔池流體最大流動速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當表面張力溫度系數為-3.5×10-4N/(m·K)時，熔池長度平均值為3.73 mm、熔池流體最大流動速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當表面張力溫度系數為-4.9×10-4N/(m·K)時，熔池長度平均值為4.14 mm、熔池流體最大流動速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
