研究簡介：針對長鏈兩性離子表面活性劑界面分子排布特性研究相對薄弱的問題，本研究以十八烷基羥丙基磺酸酯（HSB18）為對象，采用Langmuir單分子層技術結合原子力顯微鏡（AFM）表征，系統解析其空氣/水界面單分子層的鋪展行為、相態演變規律，同時探究亞相氯化鈉濃度、pH值、金屬離子價態三類環境因素對單分子層性能的調控效應，為功能材料界面構建、三次采油等領域的實際應用提供理論支撐。實驗結果顯示，HSB18可在純水亞相形成穩定的Langmuir單分子層，隨表面壓力升高依次經歷氣態→液態擴張過渡態→液態擴張相的轉變，未觀測到凝縮或固態相，塌陷壓力約為44 mN/m，極限面積為74.8 ?2。

AFM提膜表征進一步驗證了分子排布的動態變化：5 mN/m時分子近平鋪于云母基底，高度約0.25 nm，表面粗糙度Sa達1.331 nm。10~15 mN/m時逐漸轉為均勻片層，分子呈傾斜排列，粗糙度降至0.19 nm；20 mN/m時形成致密平整的單層結構，高度約1.8 nm；30~45 mN/m時分子被過度擠壓形成團簇并產生部分疊加，高度升至約2.4 nm。

亞相環境調控實驗表明，氯化鈉濃度在0~0.8 M區間時單分子層呈現先擴張后收縮的變化趨勢，0.8 M時抬升面積最大（163.43 ?2）、擴張性最優，0.6 M時最大壓縮模量降至41.98 mN/m，抗變形能力與可壓縮性達到最佳，該現象源于Na?對HSB18磺酸根的靜電吸引與對季銨頭基的靜電排斥的動態競爭；得益于強酸性的磺酸基團與強堿性的季銨基團構成的內鹽結構，HSB18在pH 3~11范圍內均表現出優異的酸堿適應性，各分子面積參數隨pH升高呈先增后減趨勢，pH 9時抬升面積最大（127.43 ?2），pH 3時塌陷壓力與最大壓縮模量最高；金屬離子價態升高會推動單分子層逐步擴張，極限面積與塌陷壓力顯著提升，其中CaCl?體系中HSB18抬升面積僅為120 ?2，分子間吸引力最強、排列最為緊密，AlCl?體系下單分子層可壓縮性最高。整體而言，HSB18可形成性能穩定、響應可調的Langmuir單分子層，本研究結果既豐富了長鏈磺基甜菜堿的界面理論體系，也為該類表面活性劑的實際場景應用提供了重要參考。

芬蘭Kibron LB 膜分析儀的的應用

實驗時先將對應配方的亞相（純水、0~1.0 M梯度NaCl溶液、pH 3~11緩沖液、MgCl?/CaCl?/AlCl?溶液）注入Langmuir槽，將氯仿溶解的HSB18儲備液取10μL均勻鋪展于亞相表面，靜置待溶劑完全揮發后，以25℃、滑障對稱壓縮速率20 mm/min的條件運行壓縮等溫模式，采集表面壓力π與平均分子面積A的對應數據，再經公式推導得到表面壓縮模量Cs?1，以此完成相態判定與力學性能分析；純水體系下依托該設備得到的π-A等溫線與Cs?-π曲線，明確了HSB18單層隨壓力升高經歷氣態→液態擴張過渡→液態擴張相的演變路徑，測得抬升面積121 ?2、塌陷壓44 mN/m等基線參數，后續三個調控實驗中通過更換對應亞相重復上述測試，分別捕捉到NaCl濃度升高時等溫線先右移后左移、pH變化時各面積參數小幅先增后減、金屬離子價態升高時等溫線持續右移的特征規律，所有核心界面參數（抬升面積、極限面積、塌陷壓、最大壓縮模量）均來自芬蘭Kibron LB 膜分析儀的的應用的測試結果；此外研究還通過LB 膜分析儀的恒壓模式，在5、10、15、20、30、45 mN/m六個目標表面壓下以2 mm/min提膜速率用垂直浸漬法將HSB18單層轉移至云母基底，為后續AFM表征不同壓力下分子排布形貌提供了對應狀態的樣品，實現了宏觀界面參數與微觀形貌的相互印證。

實驗結果

本研究證實十八烷基羥丙基磺酸酯（HSB18）可在空氣/水界面形成穩定可調的Langmuir單分子層，隨表面壓力升高經歷氣態→液態擴張過渡態→液態擴張相的演變，未出現凝縮或固態相，純水體系中抬升面積為121 ?2、塌陷壓約44 mN/m、極限面積74.8 ?2，原子力顯微鏡表征進一步驗證其分子排布隨壓力升高從近平鋪逐步轉變為傾斜有序、最終形成致密單層并被過度擠壓產生團簇疊加的動態過程。亞相環境對單層性能具有顯著調控作用：NaCl濃度在0~0.8 M區間時單層先擴張后收縮，0.8 M時擴張性最強（抬升面積達163.43 ?2），0.6 M時抗變形能力與可壓縮性最優（最大壓縮模量低至41.98 mN/m），源于Na?對磺酸根的靜電吸引與對季銨頭基的靜電排斥的動態競爭。得益于強酸強堿構成的內鹽結構，HSB18在pH 3~11范圍內表現出優異的酸堿適應性，各分子面積參數隨pH升高呈先增后減趨勢，pH 9時抬升面積最大（127.43 ?2），pH 3時塌陷壓力與力學強度最高。

金屬離子價態升高會推動單層逐步擴張，極限面積與塌陷壓顯著提升，其中CaCl?體系中HSB18抬升面積僅為120 ?2，分子間吸引力最強、排列最為緊密，AlCl?體系下單分子層可壓縮性最高。該研究明確了HSB18單分子層的環境響應規律，既豐富了長鏈磺基甜菜堿的界面理論體系，也為其在三次采油、功能涂層等領域的界面設計提供了關鍵實驗依據。

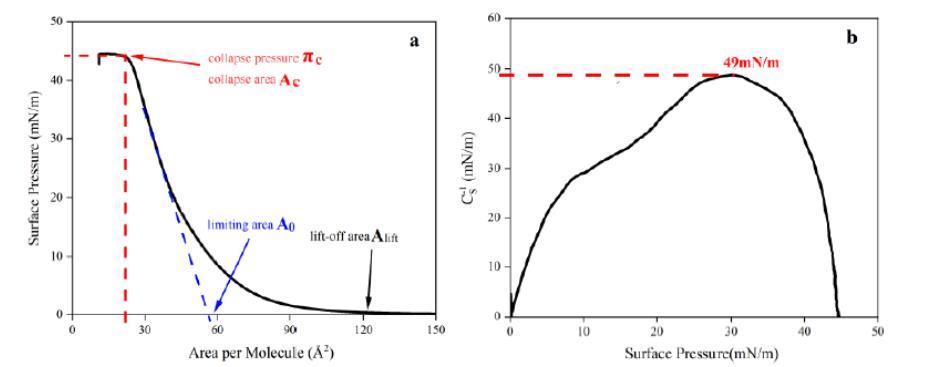

圖1、HSB18的單層特性（a：π-α等溫線，b：表面壓應力模量曲線）。

圖2、HSB18單層的原子力顯微鏡（AFM）結果（a、b、c、d、e 和 f 分別為表面壓力分別為 5、10、15、20、30 和 45 mN/m 的 HSB18 單層的 AFM 圖像和橫截面視圖）。

圖3、NaCl濃度對HSB18單分子層的影響（a：π-A等溫線；b：表面壓縮模量曲線）。

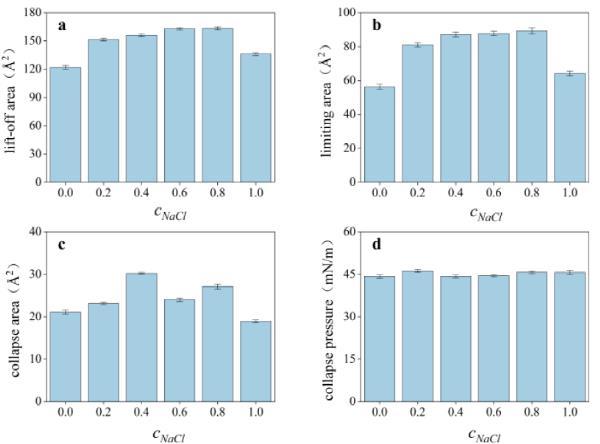

圖4、不同NaCl濃度下HSB18單層的分子平均面積和塌陷壓力特征參數（a、b、c、d分別表示起始面積、極限面積、塌陷面積和塌陷壓力）。

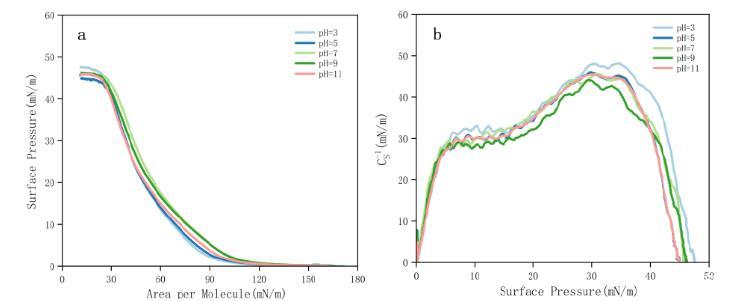

圖5、HSB18單層在不同pH下的表現（a：π-A等溫線；b：表面壓縮模量曲線）。

總結

本研究考察了甜菜堿型表面活性劑十八烷基羥丙基磺基甜菜堿（HSB18）的朗繆爾單分子層性能，以及亞相中氯化鈉（NaCl）濃度、pH值和離子價態對其單分子層性能的影響。結果表明，HSB18可形成穩定的朗繆爾單分子層。隨表面壓力升高，該單分子層依次經歷氣態→液態擴張過渡態→液態擴張態的轉變。當NaCl濃度為0.8 mol/L時，HSB18朗繆爾單分子層擴張性最強。當NaCl濃度為0.6 mol/L時，單分子層對外界環境的適應性最優，抗變形能力與可壓縮性達到最佳。

隨pH升高，單分子層的抬升面積、極限面積和塌陷面積均呈先升高后降低的趨勢，塌陷壓力則先下降后逐步趨于穩定。隨金屬離子價態升高，單分子層逐步擴張，極限面積與塌陷壓力均顯著上升；在CaCl?體系中，HSB18單分子層的抬升面積最小，僅為120 ?2，說明此時分子間吸引力更強，分子排列最為緊密。綜上，HSB18分子可形成穩定且性能可調的朗繆爾單分子層，通過調控環境因素即可優化其性能，這為實際應用中朗繆爾單分子層的構建提供了重要參考。本研究中芬蘭Kibron Langmuir單分子層膜分析儀是界面行為表征的核心設備，同時承擔π-A等溫線測試與恒壓LB膜轉移兩項功能，服務于HSB18單層基礎性能解析與多因素調控規律探究全流程。
