合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 基于表面張力理論分析激光熱應力彎折區形貌的影響因素及形成原因
> 表面張力的球泡運動的理論解研究
> 植物油中N-酰基氨基酸表面活性劑的界面活性和聚集行為——摘要、簡介
> 面向高溫高鹽油藏的內烯烴磺酸鹽驅油表面活性劑性能研究
> W/O型Pickering乳液油水間的界面張力對乳液穩定性的影響
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究（一）
> PH、結構、電荷與溫度對膠原生物表面活性劑溶液性質的影響機制（一）
> 液滴中心液態區表面張力法研究PTFE膠粒與NaCl混合液滴圖案形成原理
> 界面張力儀測量方法與標準
推薦新聞Info

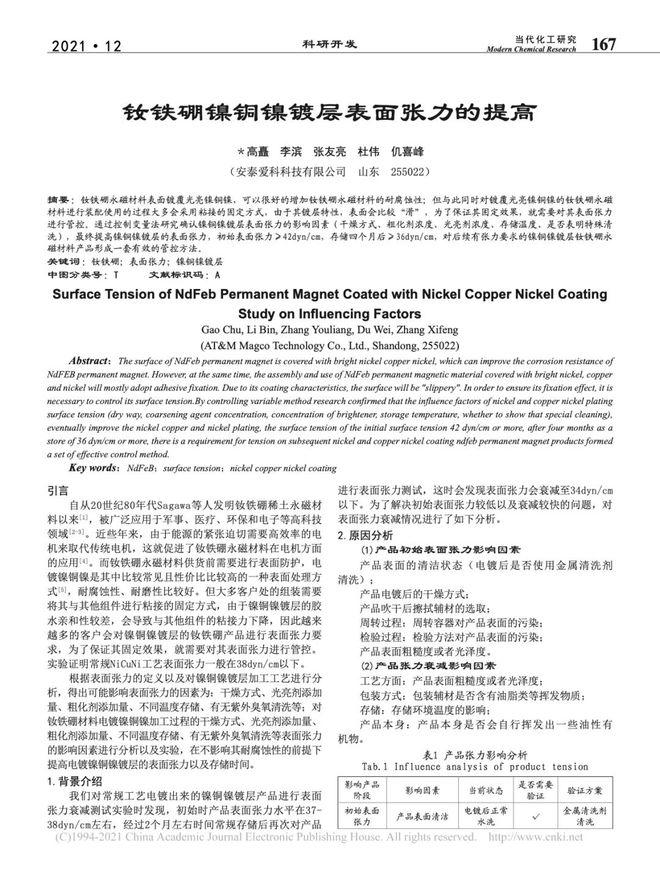

釹鐵硼鎳銅鎳鍍層表面張力的提高
來源：找磁材 瀏覽 1881 次 發布時間:2022-10-12

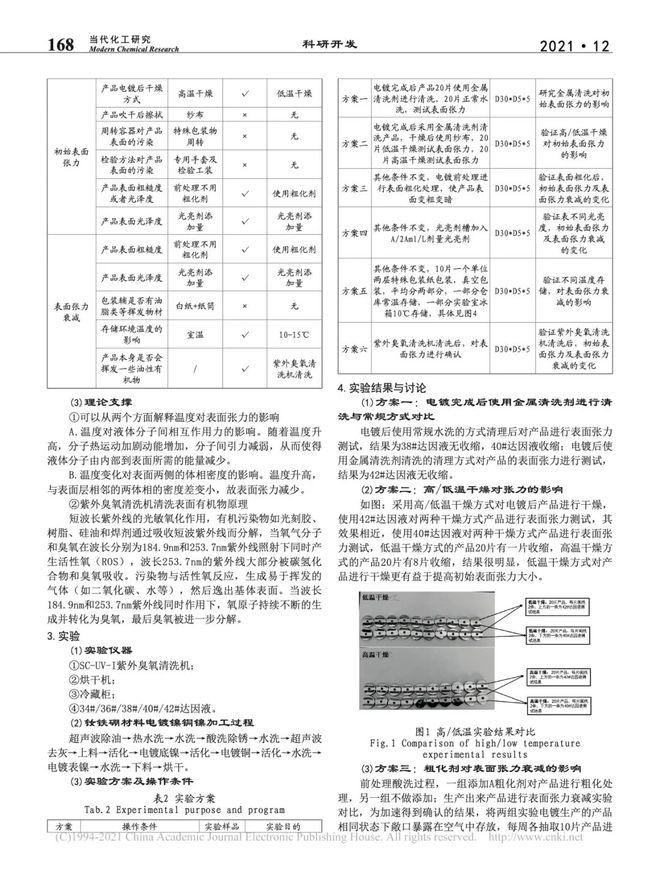

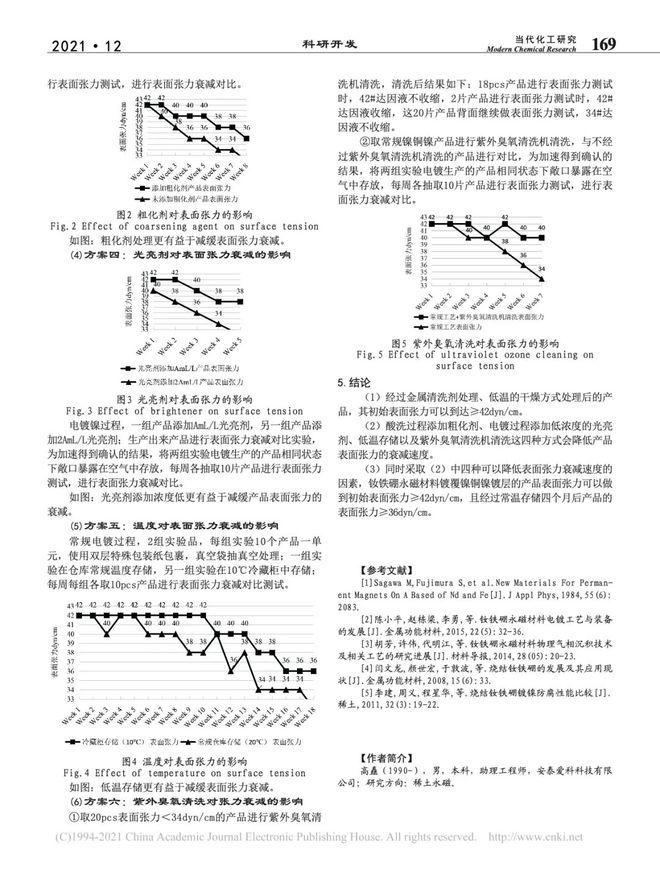

摘要：釹鐵硼永磁材料表面鍍覆光亮鎳銅鎳,可以很好的增加釹鐵硼永磁材料的耐腐蝕性;但與此同時對鍍覆光亮鎳銅鎳的釹鐵硼永磁材料進行裝配使用的過程大多會采用粘接的固定方式,由于其鍍層特性,表面會比較"滑",為了保證其固定效果,就需要對其表面張力進行管控。通過控制變量法研究確認鎳銅鎳鍍層表面張力的影響因素（干燥方式、粗化劑濃度、光亮劑濃度、存儲溫度、是否表明特殊清洗）,最終提高鎳銅鎳鍍層的表面張力,初始表面張力≥42dyn/cm,存儲四個月后≥36dyn/cm,對后續有張力要求的鎳銅鎳鍍層釹鐵硼永磁材料產品形成一套有效的管控方法。
