研究簡介：朗格繆爾組裝技術(shù)是界面功能化的有力途徑，部分場景可實現(xiàn)納米級精度調(diào)控。在面向應(yīng)用的納米材料研究中，高通量制備與大尺寸常規(guī)功能化是核心需求，因此亟需明確：實現(xiàn)精準(zhǔn)的界面納米結(jié)構(gòu)是否必須依賴傳統(tǒng)朗格繆爾槽的嚴(yán)苛調(diào)控，抑或是可通過簡化的可規(guī)模化工藝穩(wěn)定獲得結(jié)構(gòu)明確的納米結(jié)構(gòu)界面。本研究以朗格繆爾-謝弗轉(zhuǎn)移至高取向熱解石墨（HOPG）為研究體系，選用可形成條紋（層狀）相的二乙炔兩親分子為模型體系——該體系相較傳統(tǒng)朗格繆爾槽（LT）可降低制備成本、縮短操作時長、減少樣品用量，且需要精準(zhǔn)的分子有序性才能實現(xiàn)表面拓?fù)浠瘜W(xué)聚合。對比了采用簡化的快速朗格繆爾組裝與加熱轉(zhuǎn)移（FAST-LAM）工藝和傳統(tǒng)朗格繆爾槽制備的薄膜性能。針對多種二乙炔結(jié)構(gòu)單元，通過原子力顯微鏡（表征納米結(jié)構(gòu)）、電子顯微鏡（表征微米級疇結(jié)構(gòu)）和熒光測試（跨微宏觀功能評估）驗證：FAST-LAM制備的單層膜在納米級有序性、微米級均勻性和聚合行為上均與LT樣品相當(dāng)。這套分層表征流程充分證明了簡化組裝工藝的功能等效性。研究進(jìn)一步實現(xiàn)了帶~1 nm功能化圖案表面的快速制備：該圖案既可引導(dǎo)直徑<2 nm的金納米線定向組裝，也可誘導(dǎo)蛋白質(zhì)發(fā)生多價結(jié)合。上述結(jié)果為面向無機(jī)納米結(jié)構(gòu)組裝、傳感等應(yīng)用的快速高分辨率表面功能化奠定了研究基礎(chǔ)。

Kibron LB膜分析儀的的應(yīng)用

Kibron LB膜分析儀用于在受控條件下制備、壓縮和分析氣-液界面上的肺表面活性物質(zhì)模型膜，并與其他分析技術(shù)聯(lián)用。實驗前，LB槽體需用氯仿和超純水仔細(xì)清潔，然后注入170 mL的Tris-NaCl緩沖液（pH 7.4)。將溶解在氯仿/甲醇（2:1, v/v）中的脂質(zhì)或脂質(zhì)/蛋白質(zhì)混合溶液，使用漢密爾頓微量注射器鋪展在空氣-水界面上。在開始壓縮前，預(yù)留15分鐘讓溶劑完全蒸發(fā)。壓縮過程的速率控制在 8.8 cm2 ?min ?1 。亞相溫度通過循環(huán)水浴維持在 22.0±0.1 ° C。表面壓力通過使用濾紙制成的Wilhelmy吊片法壓力傳感器進(jìn)行記錄。LB膜分析儀可獲取表面壓力-面積（Π-A）等溫線，直接用于測量模型單層膜（純脂質(zhì)、脂質(zhì)+SP-B、脂質(zhì)+SP-C）的壓縮Π-A等溫線。

等溫線顯示，所有系統(tǒng)在壓縮至約40 mN/m時均出現(xiàn)一個明顯的平臺區(qū)，這對應(yīng)于單層膜從二維向三維結(jié)構(gòu)的轉(zhuǎn)變（ buckling-dominated collapse），模擬了生理呼氣末期的膜重組過程。通過計算平臺區(qū)壓縮面積占總面積的百分比（%Aplateau），研究人員量化了SP-B和SP-C在穩(wěn)定三維結(jié)構(gòu)能力上的差異。結(jié)果表明SP-B系統(tǒng)的%Aplateau（35%）顯著高于SP-C系統(tǒng)（27%）和純脂質(zhì)系統(tǒng)（18%），直接證明了SP-B在促進(jìn)和穩(wěn)定膜儲備庫形成方面具有更強(qiáng)大的能力。與橢圓偏振測量聯(lián)用，研究中將Beaglehole Picometer Light Ellipsometer與Kibron G2槽聯(lián)用，實時監(jiān)測壓縮過程中光學(xué)參數(shù)d△的變化。

實驗結(jié)果

本研究通過系統(tǒng)的分層表征證實，新型FAST-LAM（快速低體積朗格繆爾組裝）工藝在二乙炔兩親分子單層膜的制備上，完全可替代傳統(tǒng)的Langmuir槽（LT）法：在結(jié)構(gòu)層面，F(xiàn)AST-LAM在HOPG基底上生成的條紋相具有與LT法一致的~1 nm特征周期和高度有序性，且平均疇面積（6.2 μm2）顯著大于LT樣品（1.2 μm2），表面覆蓋率均達(dá)80–90%（PCDA與dPE）或近60%（PCD-NH?）。在功能層面，其紫外拓?fù)渚酆闲实韧踔粮鼉?yōu)，表現(xiàn)為轉(zhuǎn)移至PDMS后的聚二乙炔熒光強(qiáng)度更高，且該優(yōu)勢在亞相pH（3–11）調(diào)控實驗中保持穩(wěn)定，不受頭基電離引起的靜電排斥效應(yīng)影響。功能驗證進(jìn)一步證明其應(yīng)用潛力。FAST-LAM制備的圖案能高效引導(dǎo)<2 nm金納米線在非極性溶劑中實現(xiàn)伸直與~30 nm間隔排布，并能精確調(diào)控糖基配體的空間排布以實現(xiàn)與小麥胚芽凝集素的特異性多價結(jié)合，性能與LT法制備的界面無統(tǒng)計學(xué)差異。FAST-LAM將制備時間從~150 min縮短至~25 min，試劑消耗降低約10倍，且無需專用大型儀器，突破了傳統(tǒng)LB技術(shù)在成本、效率和操作門檻上的限制，為納米電子器件組裝、生物傳感界面開發(fā)等需要大面積、高精度納米圖案化的應(yīng)用場景提供了一種可規(guī)模化推廣的高通量解決方案。

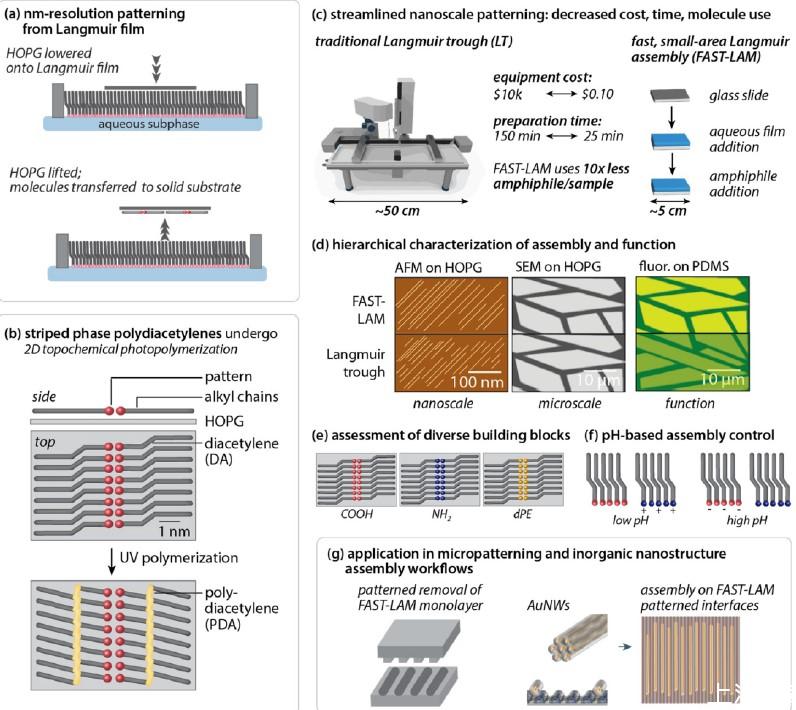

圖1、傳統(tǒng)朗格繆爾槽（LT）與快速朗格繆爾組裝（FAST-LAM）工藝對比及功能應(yīng)用示意圖。(a) 通過Langmuir-Schaefer轉(zhuǎn)移在HOPG上構(gòu)建納米結(jié)構(gòu)分子組裝。(b) 通過(a)所示過程在HOPG上生成的納米級分辨率功能圖案。 (c) 經(jīng)典Langmuir溝槽組裝與快速小面積Langmuir組裝（FAST-LAM）的對比。(d) 使用兩種工作流程對納米尺度、微尺度及功能組裝進(jìn)行基準(zhǔn)測試的示意圖。(e,f) 將其他單體和組裝條件擴(kuò)展應(yīng)用，以及(g) 針對納米尺度和微尺度組裝的功能性評估。

圖2. 傳統(tǒng)LT制備的條紋相單層結(jié)構(gòu)表征。(a) PCD-COOH分子結(jié)構(gòu)。(b, c) PCD-COOH條紋相分子模型：頭基頭基相向排列形成層狀結(jié)構(gòu)，理論層寬~6.4 nm。(d) PCD-COOH條紋相AFM圖像，層間距約6.6 nm，與模型預(yù)測一致。(e) 部分聚合的PCD-COOH單層AFM圖像，可見聚合物主鏈呈現(xiàn)的埃級高度凸起。(f) 同一樣品的SEM圖像：亮區(qū)為分子疇，暗區(qū)為空穴，細(xì)暗線為疇界。(g) 聚合后單層共價轉(zhuǎn)移至PDMS后的熒光發(fā)射光譜，用于評估聚合效率。

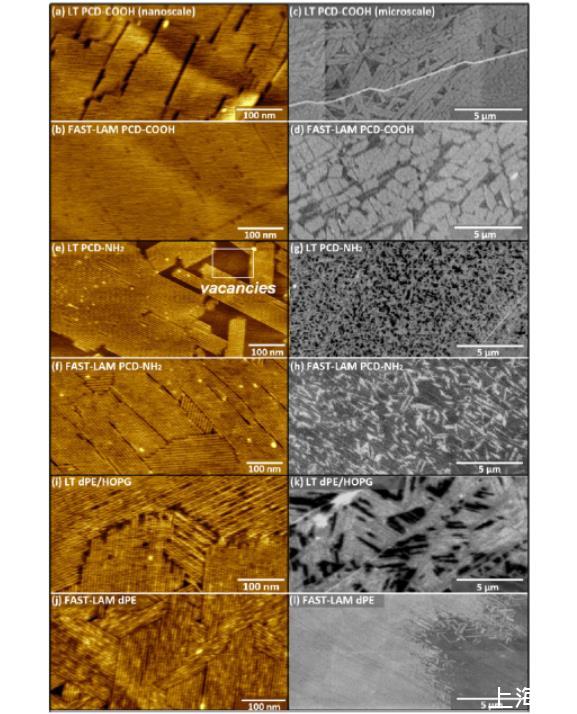

圖3、LT與FAST-LAM制備的單層微觀結(jié)構(gòu)對比。(a, b) PCD-COOH單層的AFM圖像（100 nm標(biāo)尺）：(a) LT樣品，(b) FAST-LAM樣品，二者均呈現(xiàn)各向異性疇結(jié)構(gòu)。(c, d) 對應(yīng)樣品的SEM圖像：(c) LT樣品疇呈細(xì)長形，(d) FAST-LAM樣品疇更接近各向同性，代表性區(qū)域疇尺寸更大。(e-h) PCD-NH?單層的AFM與SEM對比：(e, g) LT樣品疇較小，疇間可見空穴；(f, h) FAST-LAM樣品結(jié)構(gòu)相似。(i-l) dPE單層的AFM與SEM對比：(i, k) LT樣品疇尺寸略大；(j, l) FAST-LAM樣品在疇邊緣可見細(xì)小結(jié)構(gòu)。

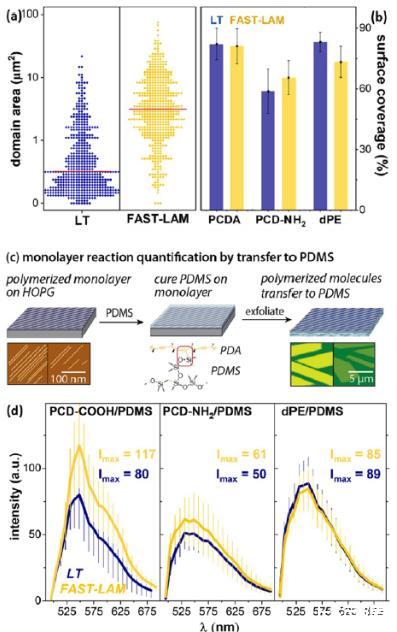

圖4、 LT與FAST-LAM樣品的疇統(tǒng)計與功能性能量化對比。 (a) PCD-COOH單層SEM圖像的疇分割分析結(jié)果，用于定量統(tǒng)計疇尺寸分布。(b) 三類分子單層的表面覆蓋率統(tǒng)計：PCDA和dPE覆蓋率達(dá)80-90%，PCD-NH?接近60%，兩種制備方法無顯著差異。(c) 聚合單層轉(zhuǎn)移至PDMS后的熒光顯微鏡圖像：FAST-LAM樣品（右）熒光強(qiáng)度高于LT樣品（左）。(d) 對應(yīng)熒光光譜定量結(jié)果：PCD-COOH（左）和PCD-NH?（中）的FAST-LAM樣品熒光峰值更高，dPE（右）二者相當(dāng)，表明FAST-LAM的聚合效率等同或更優(yōu)。

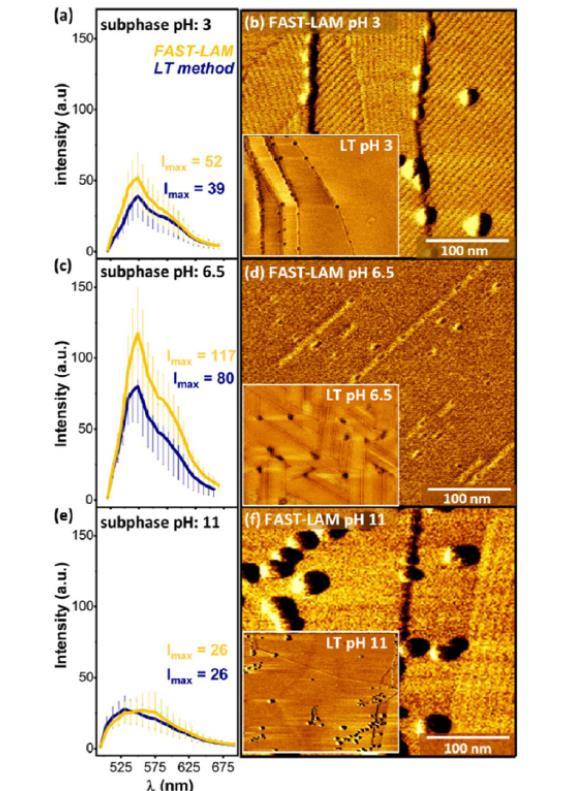

圖5、 亞相pH對PCD-COOH單層組裝的影響（LT與FAST-LAM對比）。(a, c, e) 不同pH亞相制備樣品的PDA熒光光譜：(a) pH 3，(c) 純Milli-Q水（~pH 6.5），(e) pH 11。(b, d, f) 對應(yīng)條件下的AFM圖像：(b) pH 3時二者均保持較好層狀有序，但聚合效率較純水下降約50%；(d) 純水條件下FAST-LAM（主圖）與LT（插圖）結(jié)構(gòu)質(zhì)量相當(dāng)，聚合效率最高；(f) pH 11時羧基電離導(dǎo)致靜電排斥，表面出現(xiàn)納米聚集體，聚合效率下降4-5倍。兩種制備方法在不同pH條件下表現(xiàn)趨勢完全一致。

總結(jié)

本文由普渡大學(xué)Shelley A. Claridge團(tuán)隊發(fā)表于《ACS Applied Nano Materials》上，針對傳統(tǒng)Langmuir槽（LT）在制備納米結(jié)構(gòu)界面時存在儀器昂貴、耗時長（約150 min）、試劑用量大（亞相~200 mL）且對環(huán)境擾動敏感等痛點，提出了一種名為FAST-LAM（Fast, Reduced-Volume Langmuir Assembly）的簡化、可擴(kuò)展組裝策略，并與常規(guī)LT流程在HOPG（高取向熱解石墨）基底上進(jìn)行了系統(tǒng)對標(biāo)。FAST-LAM以潔凈玻片替代專用槽體，僅滴加~3 mL亞相（依靠表面張力自持），將二乙炔兩親分子（PCD-COOH、PCD-NH?及雙鏈dPE）氯仿溶液以0.5 μL微滴鋪展于氣液界面，省去Teflon屏障機(jī)械壓縮步驟，直接按目標(biāo)終態(tài)面密度（約30 ?2/鏈，對應(yīng)LC/LE共存區(qū)）投料，經(jīng)~5–10 min溶劑揮發(fā)后即形成站立相單層，再通過加熱至55 ℃的Langmuir–Schaefer轉(zhuǎn)移實現(xiàn)基底誘導(dǎo)的層列條紋相（烷基鏈平躺于HOPG，形成~1 nm寬、亞10 nm周期的官能化圖案）。

作者通過AFM（納米級周期與條紋取向）、SEM（微米級疇結(jié)構(gòu)與覆蓋率）及PDA共價轉(zhuǎn)移至PDMS后的熒光強(qiáng)度（拓?fù)渚酆闲实墓δ苤笜?biāo)）三級表征證明，F(xiàn)AST-LAM所得單層在納米有序性、微觀均勻性與紫外拓?fù)渚酆闲袨樯暇c傳統(tǒng)LT等效甚至更優(yōu)。平均疇面積FAST-LAM為6.2 μm2（LT為1.2 μm2），PCD-COOH的PDA熒光峰值從80 au提升至117 au，制備時間縮短至~25 min（約為LT的1/6），單體利用率提升約7倍；在調(diào)制亞相pH（PCD-COOH于pH 3/11，PCD-NH?于40 mM CaCl?中pH 3/11）的魯棒性測試中二者表現(xiàn)亦相當(dāng)。

功能驗證方面，F(xiàn)AST-LAM制備的dPE條紋相成功引導(dǎo)核徑<2 nm的金納米線在環(huán)己烷中非Bundle化伸直與~30 nm間隔排布，重現(xiàn)了LT界面的組裝行為；進(jìn)一步將糖基兩親體條紋相用于小麥胚芽凝集素（WGA）的多價結(jié)合、以及dPE圖案經(jīng)微接觸剝離光刻后接枝熒光胺示蹤，均顯示FAST-LAM與LT性能無顯著差異。該研究證明，對于無需數(shù)十微米級長程有序、而側(cè)重~1–100 nm配體簇與多價相互作用的應(yīng)用場景，F(xiàn)AST-LAM能以低門檻、高通量方式穩(wěn)定輸出納米級官能圖案，為無機(jī)納米晶組裝、軟物質(zhì)傳感界面等方向的日常制備提供了可規(guī)模化的替代方案。
