研究簡介：橘皮素（TAN）作為柑橘屬植物中富含的五甲氧基黃酮，具備抗氧化、抗炎、抗菌及代謝調節等多重生物活性，在食品保鮮、功能食品和代謝性疾病治療等領域具有廣闊應用前景；然而其結晶度高、水溶性差，導致口服生物利用度低，且與水性食品體系的相容性受限，亟需通過載體設計突破臨床轉化瓶頸。

針對上述瓶頸，研究人員采用Langmuir單層技術，系統研究了TAN分別與硬脂酸（SA）和二棕櫚酰磷脂酰膽堿（DPPC）在不同質量分數下的混合單層特性。該研究以甲醇/氯仿（3:7）為溶劑配制總濃度0.5 mg/mL的鋪展液，在超純水亞相上以10 mm/min恒速壓縮，通過π-A等溫線、表面壓縮模量（Cs?1-π）、過量表面壓（Δπex）及過量亥姆霍茲自由能（ΔA_m^ex）等參數，揭示TAN與兩種模型脂質的界面行為差異。結果表明，TAN/SA體系分子間表現為相互排斥，Δπex和ΔA_m^ex均為正值，在ω_TAN=0.6時排斥作用最強（最大Δπex=12.77 mN/m，最大ΔA_m^ex=1805.66 J/mol），混合膜疏松且熱力學穩定性差，且高TAN占比時伴隨相分離傾向；而TAN/DPPC體系則表現出顯著的分子間吸引，除ω_TAN=0.8外Δπex均為負值，歸因于DPPC氨基與TAN的p-π共軛鍵之間的氫鍵作用。

尤為重要的是，當ω_TAN=0.2時，體系最小過量表面壓達-17.16 mN/m，最小過量亥姆霍茲自由能為-3413.62 J/mol，此時DPPC與TAN的分子間吸引力最強，混合單層排列最致密，展現出優異的抗變形能力和高穩定性。此外TAN的引入降低了兩類混合膜的最大壓縮模量，增強了膜流動性，其中TAN/SA膜仍保持較高剛性，而TAN/DPPC膜則呈現良好的可壓縮性。該研究從分子界面層面闡明了TAN與不同脂質載體的相互作用機制，明確了ω_TAN=0.2的TAN/DPPC組成為最優成膜比例，為基于DPPC的兩親性納米載體（如混合膠束、可吸入脂質納米粒）包載橘皮素、改善其水溶性及生物利用度提供了理論依據，同時也為橘皮素在多功能界面平臺及生物傳感領域的拓展應用奠定了基礎。

Kibron LB 膜分析儀的的應用

本研究采用Kibron Micro Trough型Langmuir-Blodgett（LB）膜分析儀作為核心表征設備，在實驗中發揮了關鍵的界面行為監測與量化分析作用。研究人員首先將總濃度恒定為0.5 mg/mL、含不同質量分數橘皮素（TAN）的甲醇/氯仿（3:7, V/V）鋪展液精準滴加至超純水亞相表面，靜置15分鐘待溶劑完全揮發形成氣-水界面單層膜；隨后通過設備以10 mm/min的恒定屏障壓縮速率推動滑障，利用Wilhelmy板技術實時連續記錄表面壓力隨平均分子面積變化的π-A等otherms（表面壓-面積等溫線），為解析TAN與硬脂酸（SA）、二棕櫚酰磷脂酰膽堿（DPPC）的分子排列緊密程度、相變特征及混合膜穩定性提供了基礎數據。基于儀器采集的π-A曲線，研究進一步計算了表面壓縮模量（Cs?1）以明確混合膜的相態轉變（如從液態擴張相向液態凝聚相的過渡）及抗變形能力，并通過積分運算得到過量表面壓（Δπex）和過量亥姆霍茲自由能（ΔA_m^ex），從而定量揭示了TAN與SA分子間的排斥作用及TAN與DPPC分子間的吸引作用（尤其在ω_TAN=0.2時吸引力最強）。該設備的恒速壓縮控制與高精度表面壓力傳感功能，確保了不同組成混合膜界面行為的可比性，為明確TAN/DPPC體系的最優成膜比例（ω_TAN=0.2）及后續基于DPPC的橘皮素遞送系統構建提供了可靠的實驗依據。

實驗結果

本研究系統表征了橘皮素（TAN）/硬脂酸（SA）、TAN/二棕櫚酰磷脂酰膽堿（DPPC）混合單層的表面壓-面積等溫線、特征參數、表面壓縮模量、過量表面壓及過量亥姆霍茲自由能，結果表明TAN可顯著調控SA與DPPC的單層界面特性，且因TAN與兩類脂質分子的相互作用存在差異，兩類混合膜的性能呈現明顯分化：TAN/DPPC混合膜的零壓分子面積隨TAN質量分數升高呈先增后減趨勢，在wTAN=0.4時達到最大值61 ?2；該體系的最大壓縮模量與純TAN單層相當甚至略低，TAN與DPPC分子間的強吸引作用使混合膜呈致密壓縮態，兼具優異的抗變形能力與良好可壓縮性。與之相反，等質量濃度下的TAN/SA混合膜存在顯著分子間排斥作用，形成的單層結構疏松，雖具備更高剛性但可壓縮性較差。進一步定量結果顯示，當wTAN=0.2時，TAN與DPPC的分子間吸引力達到最強，此時混合單層抗變形性能與穩定性最優，體系最小過量表面壓為-17.16 mN/m，最小過量亥姆霍茲自由能為-3413.62 J/mol；而TAN/SA體系的最大過量表面壓、最大過量亥姆霍茲自由能分別為12.77 mN/m、1805.66 J/mol，進一步印證了其分子間排斥作用強、熱力學穩定性差的特征。本研究為理解TAN與SA、DPPC的混合單層組裝機制提供了關鍵理論支撐與實驗依據，也為后續構建更復雜的TAN負載膜體系、拓展橘皮素在醫藥與功能食品領域的藥理應用奠定了理論基礎。

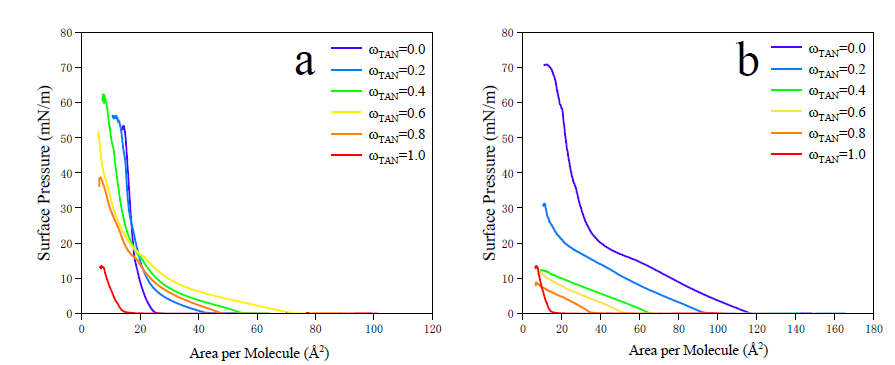

圖1、混合單分子層的π-等溫線：(a) TAN/SA，(b) TAN/DPPC

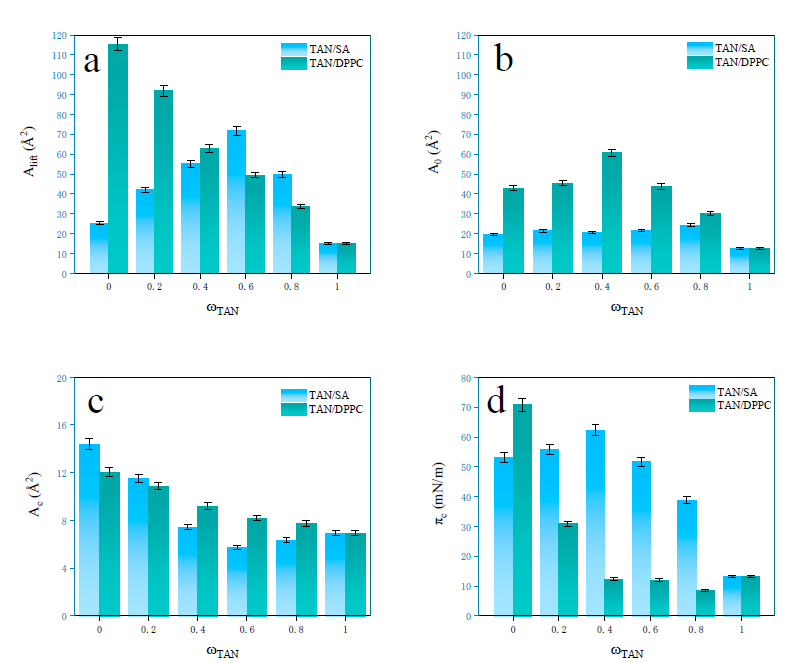

圖2、混合TAN/SA和TAN/DPPC單分子層的特征參數：(a) 起始面積，(b) 零壓力分子面積，(c) 收縮面積，(d) 收縮壓力。

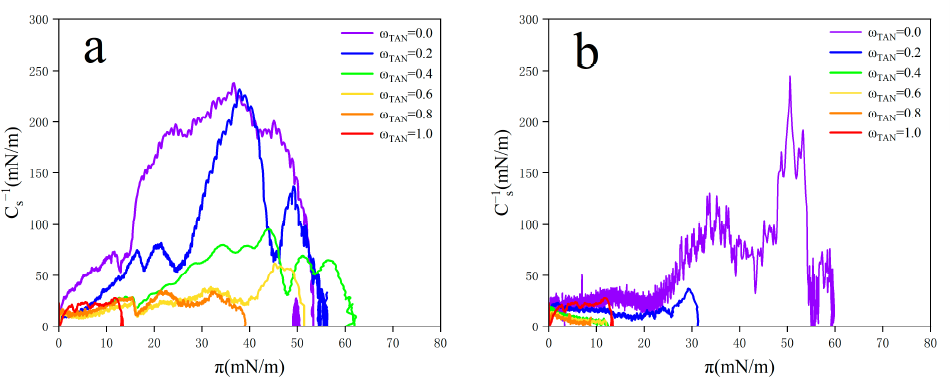

圖3、不同TAN含量的混合單分子層表面壓縮模量：(a) TAN/SA，(b) TAN/DPPC。

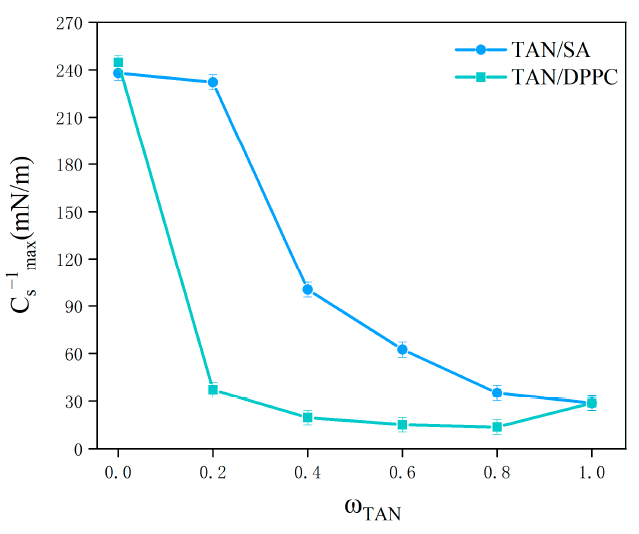

圖4、不同TAN含量的混合TAN/SA和TAN/DPPC單分子層的最大表面壓縮模量。

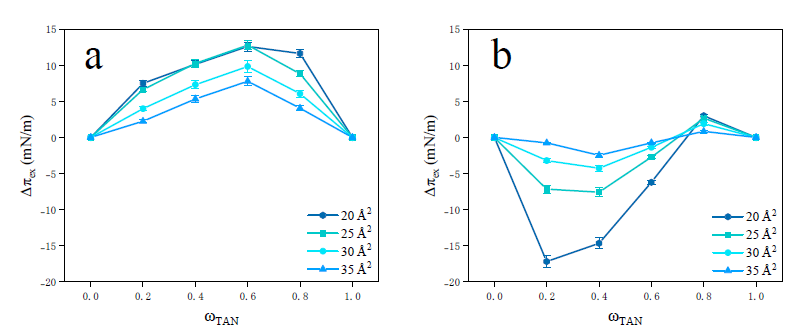

圖5、不同TAN含量混合單分子層的表面壓力過量情況：(a) TAN/SA，(b) TAN/DPPC。

總結

本研橘皮素（Tangeretin, TAN）作為一種具有多種生物活性的天然化合物，在食品與醫藥領域擁有巨大的潛在應用優勢。然而，其較差的水溶性和生物利用度限制了其有效應用。本研究系統考察了不同質量分數的TAN分別與硬脂酸（Stearic Acid, SA）及二棕櫚酰磷脂酰膽堿（Dipalmitoyl Phosphatidyl Choline, DPPC）在氣/水界面上的混合單層特性。通過分析分子面積、單層壓縮性、收縮與擴張行為及其他熱力學參數，確定了最佳成膜組成。

研究結果表明，SA與TAN分子之間存在相互排斥作用，所形成單層穩定性較差。相比之下，TAN/DPPC混合單層表現出良好的相互作用與分子間吸引力。當TAN質量分數（wTAN）為0.2時，TAN/DPPC體系的最小過量表面壓為-17.16 mN/m，最小過量亥姆霍茲自由能為-3413.62 J/mol。在此組成下，DPPC與TAN的分子間吸引力最強，混合單層展現出優異的抗變形能力與高穩定性。本論文采用了Kibron Micro Trough型Langmuir-Blodgett（LB）膜分析儀作為核心表征設備，在實驗中發揮了關鍵的界面行為監測與量化分析作用。該設備的恒速壓縮控制與高精度表面壓力傳感功能，確保了不同組成混合膜界面行為的可比性，為明確TAN/DPPC體系的最優成膜比例（ω_TAN=0.2）及后續基于DPPC的橘皮素遞送系統構建提供了可靠的實驗依據。
