利用旋轉(zhuǎn)滴界面張力儀研究了不同烷基鏈長的支鏈脂肪醇聚氧乙烯醚磺酸鹽異十六烷基聚氧乙烯醚磺酸鹽（i-C16EO5S）、異十八烷基聚氧乙烯醚磺酸鹽（i-C18EO5S）和異十二烷基聚氧乙烯醚磺酸鹽（i-C20EO5S）溶液與正癸烷之間的動(dòng)態(tài)界面張力，考察了表面活性劑質(zhì)量分?jǐn)?shù)、鹽質(zhì)量分?jǐn)?shù)、二價(jià)離子對(duì)界面張力的影響.實(shí)驗(yàn)結(jié)果表明：與相同鏈長的直鏈表面活性劑相比，支鏈化結(jié)構(gòu)有利于界面張力的降低，適宜條件下i-C16EO5S的界面張力可達(dá)10-2mN/m數(shù)量級(jí)；NaCl可加快i-CnEO5S向界面的吸附速度，高鹽質(zhì)量分?jǐn)?shù)條件下i-CnEO5S的動(dòng)態(tài)界面張力出現(xiàn)最低值，曲線呈現(xiàn)“V”形，且瞬時(shí)界面張力可達(dá)10-3mN/m數(shù)量級(jí)；二價(jià)離子的存在促進(jìn)表面活性劑吸附膜的緊密排列，低濃度條件下有利于界面張力的降低，但二價(jià)離子濃度較高時(shí)破壞表面活性劑的親水親油平衡，造成界面張力穩(wěn)態(tài)值明顯升高.

聚氧乙烯醚磺酸鹽類表面活性劑是一類具有優(yōu)良性能的陰離子-非離子型表面活性劑，受到了研究者的關(guān)注。但此類表面活性劑結(jié)構(gòu)與降低界面張力性能之間的關(guān)系尚有待深入研究，尤其對(duì)于親油基含有支鏈烷烴結(jié)構(gòu)的聚氧乙烯醚磺酸鹽的研究成果較少.直鏈陰離子-非離子表面活性劑自身降低界面張力的能力有待提高，而支鏈化則是提高降低界面張力能力的有效手段。

因此，本文針對(duì)不同鏈長的支鏈聚氧乙烯醚磺酸鹽設(shè)計(jì)了系列實(shí)驗(yàn)，以期得到該系列表面活性劑降低油水界面張力的規(guī)律。

試劑與儀器

合成用試劑:異十六醇、異十八醇、異二十醇，均為分析純，百靈威化學(xué)試劑有限公司產(chǎn)品；環(huán)氧乙烷、氯磺酸、磷酸、無水乙醇、KOH，均為分析純，國藥集團(tuán)化學(xué)試劑有限公司產(chǎn)品。

其他試劑:正癸烷，NaCl、MgCl2、CaCl2，分析純，國藥集團(tuán)化學(xué)試劑有限公司產(chǎn)品；二次蒸餾水。

實(shí)驗(yàn)儀器:旋轉(zhuǎn)滴界面張力測(cè)量儀，芬蘭Kibron公司產(chǎn)品。

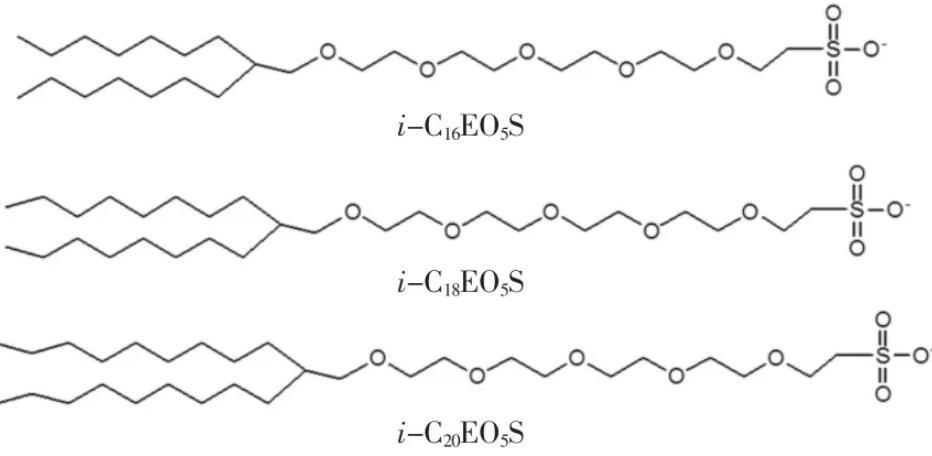

圖1支鏈化聚氧乙烯醚磺酸鹽結(jié)構(gòu)

界面張力的測(cè)量

將3種表面活性劑分別配制水溶液，包括不同表面活性劑質(zhì)量分?jǐn)?shù)、不同鹽質(zhì)量分?jǐn)?shù)及不同二價(jià)離子質(zhì)量分?jǐn)?shù)的系列溶液.采用正癸烷作為油相，用旋轉(zhuǎn)滴界面張力儀進(jìn)行測(cè)試，及時(shí)捕捉油滴的圖像，通過特定軟件計(jì)算出油水間的界面張力.實(shí)驗(yàn)溫度為（70±0.5）℃，界面張力均測(cè)量至平衡值。

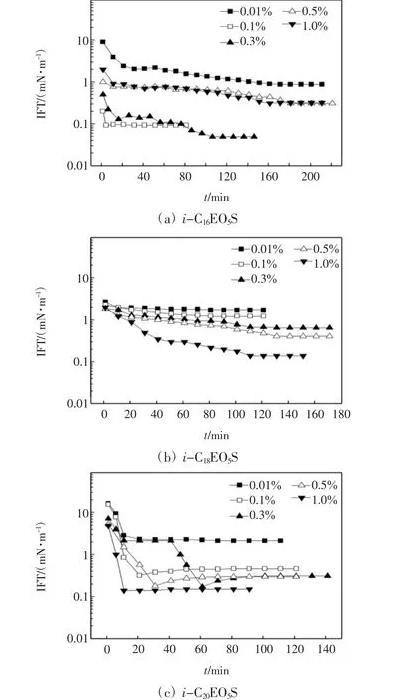

結(jié)論

（1）本文研究的3種支鏈化脂肪醇聚氧乙烯醚磺酸鹽具有一定的降低界面張力活性，界面張力可達(dá)10-2mN/m數(shù)量級(jí)。

（2）隨著NaCl質(zhì)量分?jǐn)?shù)的增加，3種表面活性劑的動(dòng)態(tài)界面張力曲線均可呈現(xiàn)“V”形，且個(gè)別表面活性劑的瞬時(shí)最低界面張力可達(dá)10-3mN/m數(shù)量級(jí)。

（3）總礦化度不變條件下，二價(jià)離子的加入促進(jìn)表面活性劑吸附膜的緊密排列，同樣使i-C18EO5S和i-C20EO5S的動(dòng)態(tài)界面張力曲線出現(xiàn)“V”形，并且i-C18EO5S的瞬時(shí)最低值可到10-4mN/m數(shù)量級(jí)。

（4）二價(jià)離子強(qiáng)烈影響表面活性劑的親水親油平衡，在高質(zhì)量分?jǐn)?shù)時(shí)造成界面張力穩(wěn)態(tài)值的明顯升高。
